一、無油渦旋真空泵的產品用途及使用范圍

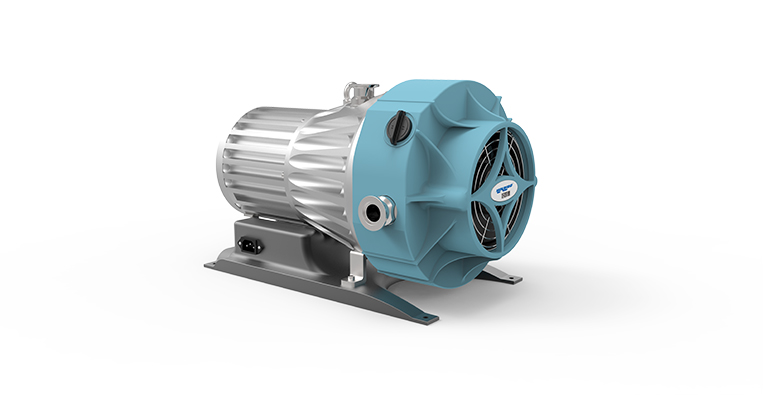

無油渦旋真空泵是新一代的無油真空泵。它具有較高的壓縮比，在較寬的壓力范圍內有穩定的抽速，性能達到國際先進水平，替代國外價格高昂的同類產品。它不會污染真空腔體，也不會造成泵體周圍的環境污染，還可以在大氣壓附近連續運轉，操作十分簡單，實現綠色真空，節能減排的首選機型。它廣泛應用于分子泵連接、醫療儀器、電子、半導體、醫藥、真空包裝、太陽能、真空干燥過濾、科研、分析儀表、真空固定、氣體脫氣、真空成型、泄漏檢測、加速器、濺射裝置、回收裝置等。

二、無油渦旋真空泵的工作原理

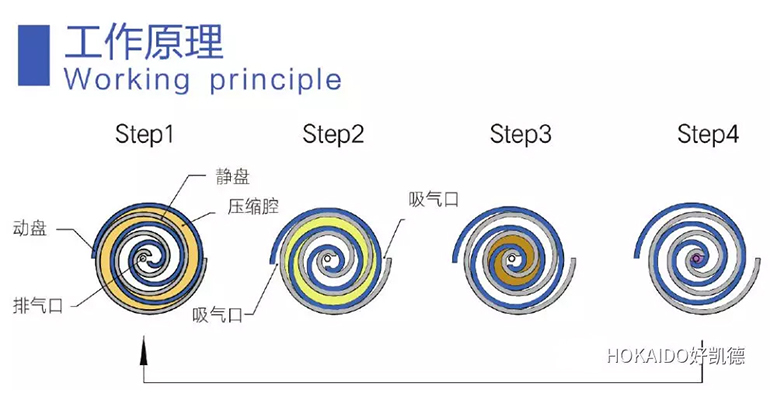

無油渦旋真空泵是兩條漸開線螺旋曲線盤構成，即一個靜渦旋盤和一個動渦旋盤。動渦旋盤作偏心安裝，靜渦旋盤與動渦旋盤便形成月芽形腔體。隨著動渦旋盤轉動，月芽形腔體不斷向里旋轉壓縮，最后從中間排出至出氣口。動渦旋盤連續運轉，氣體不斷從進氣口吸入、壓縮，由出氣口排出，形成真空。

Step1. 吸氣，并將空氣全部封閉在容積腔內，壓縮開始；

Step2. 繼續向容積腔內中心點壓縮；

Step3. 將空氣壓縮至容積腔中心點，即將開始排氣；

Step4. 排氣，一個壓縮過程結束。

三、無油渦旋真空泵的安裝

1、檢查產品

1)檢查包裝箱是否正面朝上，然后打開它。

2)檢查產品型號是否是你訂購的型號。

3)檢查有無損壞。如有損壞，應向承運公司提出索賠。

4)卸去入口卡箍和出口卡箍。

5)檢查產品包裝塑料袋內的裝箱清單，品名、數量是否包裝齊全。

2、工作環境

1）有電擊危險。要把泵安裝在不使之暴露在潮濕條件（例如雨水或蒸汽）下的區域。電源接頭上的潮氣，可能造成短路而導致人身傷害或電擊。

2）有爆炸和著火危險。安裝的區域不應暴露在易爆、易燃氣體或其它有關的危險物中。否則，泵可能引發爆炸或火災。

3）在5℃-40℃的環境溫度下操作。如果超出此環境溫度范圍操作，則可能造成著火、損壞或故障。

4）確保適當通風。要把設備安裝在通風良好的區域。因為渦旋泵是通過空冷的通風不良可能造成異常過熱、著火或故障。

5）要把泵安裝在適當的地方。安裝區域應使之不暴露在灰塵或腐蝕性氣體中。未能將泵安裝在合適的地方，可能產生損壞或故障。安裝泵的區域，應使之不暴露在鐵、碎石、磨料或木材粉塵等碎屑中。安裝區域，應使泵不受日光直接照射。日光直接照射可能造成高溫和故障。

3、泵的安裝

該泵備有用于運輸的起重吊環螺栓。應當使用具有足夠承載能力的起吊設備。在泵被吊起移動時，絕不要站在懸吊起來的泵下方。要把泵安裝在牢固的水平地面（斜度小于5°）上。安裝不平穩，可能引發故障。如果地面不穩固，則應通過以下方法來固定泵：利用泵底腳上的10×φ8mm孔固定。

4、 電氣連接

電氣連接必須由合格的電工進行。否則，可能發生電擊或火災。在泵上接線之前，要斷開輸入總電源。不這樣做，可能造成電擊傷害。在接線之前，應當檢查電源和電壓。三相電動機可用兩種電壓：380V 50HZ；440V 60HZ。

四、無油渦旋真空泵和真空系統的連接

1、泵的入口（法蘭）為KF40，出口（法蘭）為KF25。

2、一般是采用泵入口直接與真空室連接，但前提是必須是清潔的氣體。

3、如有碎屑和水蒸汽、塵埃等，建議采用如下圖連接。

4、把隔離閥安裝在真空室和泵的入口之間，以防止在起動或停機的時候，碎屑從真空泵回抽到真空室內。

5、我們建議使用自動閥作為隔離閥，它在電源出故障時關閉，以防止碎屑從泵內側回抽到真空室中。

6、在隔離閥和泵的入口之間安裝充氣閥，在系統運行過程中打開此充氣閥，可以清除泵內的污垢和水蒸汽。

7、在真空室和真空泵之間，要使用清潔的連接管。我們建議在泵的入口和真空室之間采用軟管，使得泵的振動不會傳播給真空室。

8、確保在操作過程中排氣管不堵塞。

9、確保泵的出口壓力不超過大氣壓。
